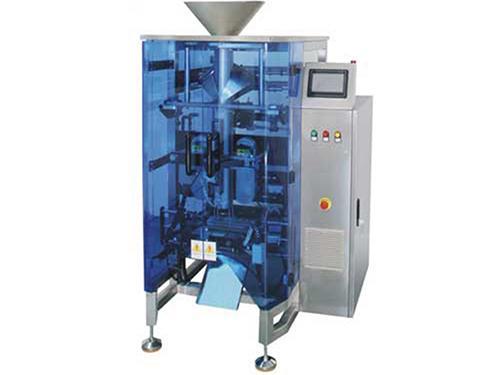

Вертикальный фасовочно-упаковочный автомат

Вертикальный фасовочно-упаковочный автомат

Двойной серводвигатель приводит в действие вертикальный фасовочно-упаковочный автомат, контролируя процесс ускорения, замедления и позиционирования, которая достигает до 100 пакетов в минуту. В зависимости от требования заказчика автомат может быть изготовлен из нержавеющей или углеродистой стали с навесным металлическим корпусом. Упаковочный автомат подходит для работы с другим оборудованием.

Применение

Подходящая продукция: Все виды снеков, замороженных продуктов, кормов для домашних животных, лекарств и многое другое

Подходящий вид упаковки: Пакет-подушка, складной бумажный кулёк, евро-слоты и многое другое

Подходящие пленочные материалы:Все виды многослойных плёнок, однослойные полиэтиленовые плёнки

Подходящая толщина пленки: 0.04мм-0.15мм

Преимущества
  • Управление: панель управления ПЛК (PLC) отображает данные или предупреждения о неисправности, также доступна функция защитной остановки при открытии двери.
  • Формовка: автоматическая запаковка вертикальных упаковок.
  • Наполнение и запечатывание: воздушный цилиндр приводит в движение вертикальную и горизонтальную герметизирующую штангу и благодаря постоянному нагреву запечатывает упаковку. Устройство запечатывает (в случае зажима продукции система автоматически остановится) или распаковывает при помощи наклейки / зажима.
  • Натяжение пленки: серводвигатель регулирует натяжение при подаче пленки, обеспечивая непрерывное формирование.
  • Подача и размотка пленки: применяется воздушное механическое расширение вала пленки с регулировкой печати этикеток, регулировкой цветового кода и автоматическим уведомлением в отсутствии подачи.
  • Конструкция машины: может быть изготовлена из нержавеющей или углеродистой стали.

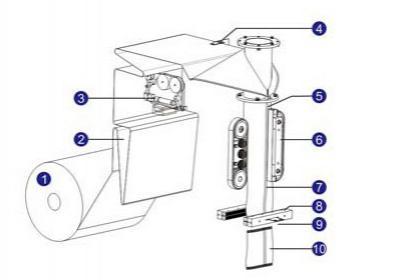

Процесс работы устройства
Vertical form fill seal machine operation flow

①Плёночная катушка
② Затягивание плёнки
③ Печатание этикеток
④ Отслеживание цветового кода
⑤ Формовка
⑥Запайка краёв
⑦ Наполнение
⑧Сварочные клещи
⑨Резка
⑩ Выпуск

Технические характеристики
Модель JW-E3220 JW-E4230 JW-E5235 JW-E6240 JW-E7245 JW-E8350 JW-H3220 JW-H4230 JW-H5235 JW-H6240 JW-H7245 JW-H8350
Ширина пленки 140-320мм 160-420мм 180-520мм 180-620мм 180-720мм 180-830мм 140～320мм 160～420мм 180～520мм 180～620мм 200～720мм 180～830
Диапазон длины упаковки 60-200мм 60-300мм 60-350мм 80-400мм 90-450мм 90-500мм 60-200мм 60-300мм 60-350мм 80-400мм 90-450мм 60-500мм
Диапазон ширины упаковки 60-150мм 70-200мм 80-250мм 80-300мм 70-350мм 60-400мм 60-150мм 70-200мм 80-250мм 80-300мм 70-350мм 80-400мм
Скорость упаковки 15-70 уп/мин 15-60 уп/мин 15-60 уп/мин 15-60 уп/мин 0-70 уп/мин 5-50 уп/мин 15～100 уп/мин 15～100 уп/мин 15～90 уп/мин 15～85 уп/мин 0～70 уп/мин 5～65 уп/мин
Электропитание 2,5кВт/220/50/60Гц 3.4кВт/220В/50/60Гц 3.4кВт/220В/50/60Гц 3.6кВт/220В/50/60Гц 5.5кВт/220В/50/60Гц 5кВт/220В/50/60Гц 2.9кВт/220/50/60Гц 4.5кВт/220В/50/60Гц 4.5кВт/220В/50/60Гц 5.1кВт/220В/50/60Гц 5.5кВт/220В/50/60Гц 6.5кВт/220В/50/60Гц
Давление 0.6-0.8 МПа 0.6-0.8 МПа 0.6-0.8 МПа 0.6-0.8 МПа 0.6-0.8 МПа 0.6-0.8 МПа 0.6~0.8 МПа 0.6~0.8 МПа 0.6~0.8 МПа 0.6~0.8 МПа 0.6~0.8 МПа 0.6~0.8 МПа
Скорость потребления газа 0.5 м³ / мин 0.6 м³ / мин 0.7 м³ / мин 0.8 м³ / мин 0.4 м³ / мин 1.2 м³ / мин 0.15 м³ / мин 0.2 м³ / мин 0.2 м³ / мин 0.2 м³ / мин 0.4 м³ / мин 0.4 м³ / мин
Габариты (Д × Ш × В) 1158×930×1213мм 1465×1040×1470мм 1540×1160×1600мм 1640×1226×1709мм 1748×1344×1955мм 1848×1544×2155мм 1158×930×1213мм 1400×1100×1560мм 1514×1154×1590мм 1640×1226×1709мм 1748×1344×1955mm 1848×1544×2155мм
Вес 350кг 400кг 450кг 550кг
Дополнительные комплектующие
  • Угловое крепление
  • Устройство для заполнения упаковки газом (заполнение азотом)
  • Цепной механизм
  • Вибрационное устройство
  • Круглый или евро дырокол
  • Метод уплотнения
  • Система воздушной продувки
  • Место для отрыва
  • Метод герметизации полиэтиленовой пленки
  • Устройство поддержки упаковки
  • Антистатическое устройство
  • Вакуумное устройство
  • Система охлаждения с горизонтальным уплотнением
  • Автоматическое устройство выравнивания пленки
  • Устройство подачи
  • Опция PLC RFID для лучшей безопасности
Совместим с нижеследующим оборудованием
  • Мультиголовочный дозатор
  • Линейный дозатор
  • Наполнитель чашки
  • Шнековый наполнитель
  • Насос для перекачки жидкостей
